玻璃，這個被半導體產業遺忘百年的配角，為何突然成為英特爾、台積電與三星爭奪的終極武器？

感謝各位會員的提名和投票，選出了這個主題。

實話實說，在著手梳理這個題目之前，我原本預期這只是一場單純的「材料升級」故事。但當我真正把自己埋進論文、供應鏈的第一線訪談等等後，我才意識到自己大錯特錯。

玻璃基板（Glass Substrate），大概是近年來半導體先進封裝裡最硬核、牽涉變數最多、價值鏈結構也最龐大的超級難題。

這裡面的每一個節點，都牽動著數十億美元的設備投資與專利卡位。

為了幫大家理清這團亂麻，我花了大量的時間研究、思索，究竟該如何把這張錯綜複雜的價值鏈地圖，用最直觀、最不反人類的邏輯呈現給各位。

我的目標很明確：讀完這篇，你不用成為半導體製程工程師，但你絕對能一眼看穿目前地表上最頂尖的幾家晶片巨頭、設備商與材料商，究竟在盤算什麼，而誰又是真正卡住整條咽喉要道的環節。

因為這個賽道實在太深、移動的板塊太多，今天這篇是一張「全景全視野地圖」。

未來，我們可能會再針對裡面特定幾個關鍵的咽喉節點或特定標的進行更深度的微觀拆解。

如果覺得有用的話，也不要吝嗇給我點個讚!

現在，就讓我們點燃這場玻璃革命的引信。

---

第一章｜晶片愈蓋愈大，地基卻撐不住了

過去五十年，半導體工程師的做法很一致：把電晶體縮得更小，讓同一塊土地能蓋出效能更高的晶片。這套邏輯成功了數十年。

直到 AI 時代，設計師不再只想蓋一棟高樓，而是要把好幾棟超大型運算建築同時塞進同一塊土地，並用最快的通道連接它們。

問題是，這塊土地的面積有一道無法突破的物理限制：光罩極限（Reticle Limit）。

---

1.1 模板的邊界，與被卡住的摩天大樓

光罩極限就像一台相機的鏡頭視野。不論技術多高超，一次快門能拍下的最大畫面就是固定的。在半導體的世界裡，這個畫面大約是 858 平方毫米。

過去這道限制從未困擾過工程師，因為不論手機還是電腦的晶片，尺寸都遠小於這個上限。

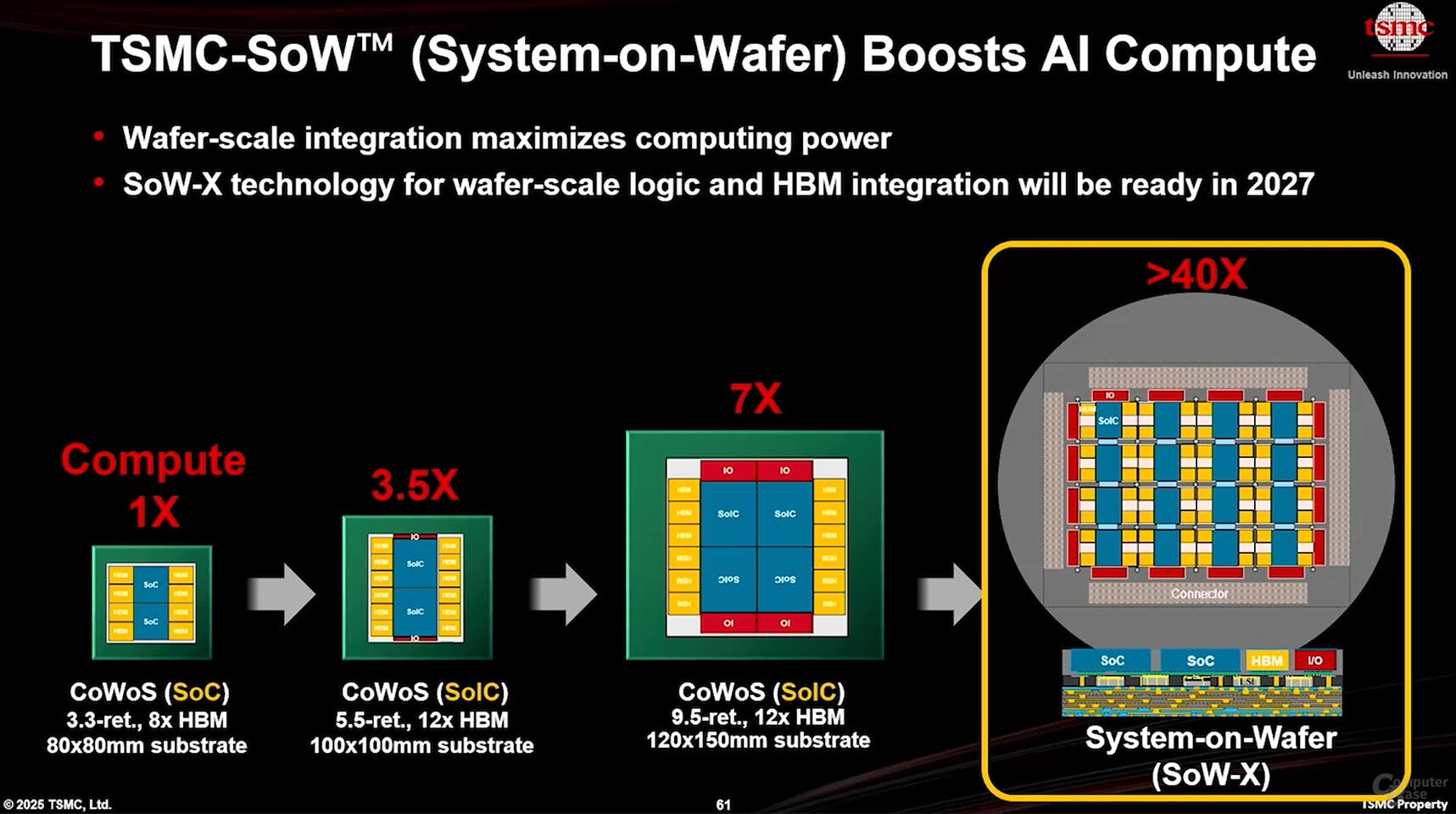

但 AI 對運算力的飢渴是另一個量級的故事。為了應付龐大的運算量，設計師必須把好幾顆運算大腦（GPU）和堆成小山的高頻寬記憶體（HBM）全部塞在一起。

這就像要在一塊土地上同時蓋好幾棟摩天大樓，還要用最快的通道把它們連起來。 這群龐然大物加總的面積，早已遠遠超出一次快門能拍下的範圍。

---

1.2 既然一塊地蓋不下，那就用拼的

面對這道牆，工程師想出了極具創意的解法：既然單一地基蓋不出整棟大樓，那就把不同功能分別蓋在獨立的小晶粒上，再並排放到一塊更大的底盤上，靠底盤內部的微細線路把它們串起來。

這塊扮演關鍵聯結角色的底盤，就是中介層，而這套工法正是台積電名震天下的CoWoS先進封裝技術。

這套拼地板的策略大獲成功，成功到它自己變成了整個AI供應鏈最窄的瓶頸之一。

但故事如果只停在這裡，就只是一個 CoWoS 產能不夠的故事。

真正的轉折在於，當所有人都盯著這套拼地板的解法時，工程師撞上了一個更深層、也更根本的麻煩。這個麻煩不只困住了中介層，而是同時動搖了整個地基。

---

1.3 不只一層在崩，是整個地基在崩

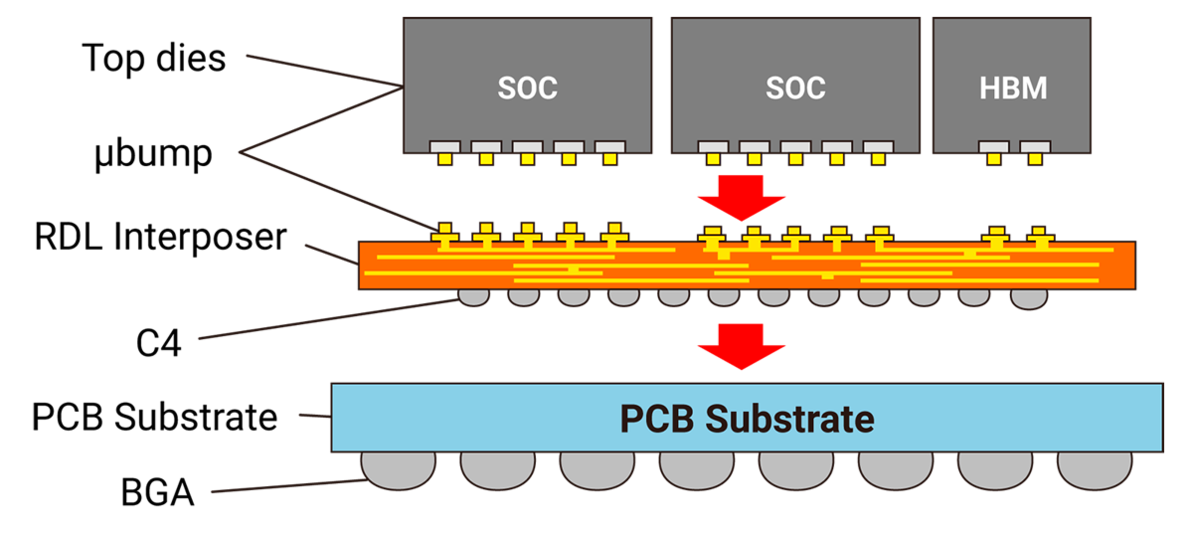

要看清楚這件事，得先知道一顆 AI 晶片的「地基」其實不只一層。

最上面是負責運算的晶片本身，往下是剛剛說的中介層，最底下還有一層叫做載板，負責把整包晶片接到電腦主機板上。中介層和載板，合起來才是支撐整顆 AI 晶片的完整地基。

問題是，這兩層現在同時出狀況了。

中間那層的麻煩，出在材料和形狀。

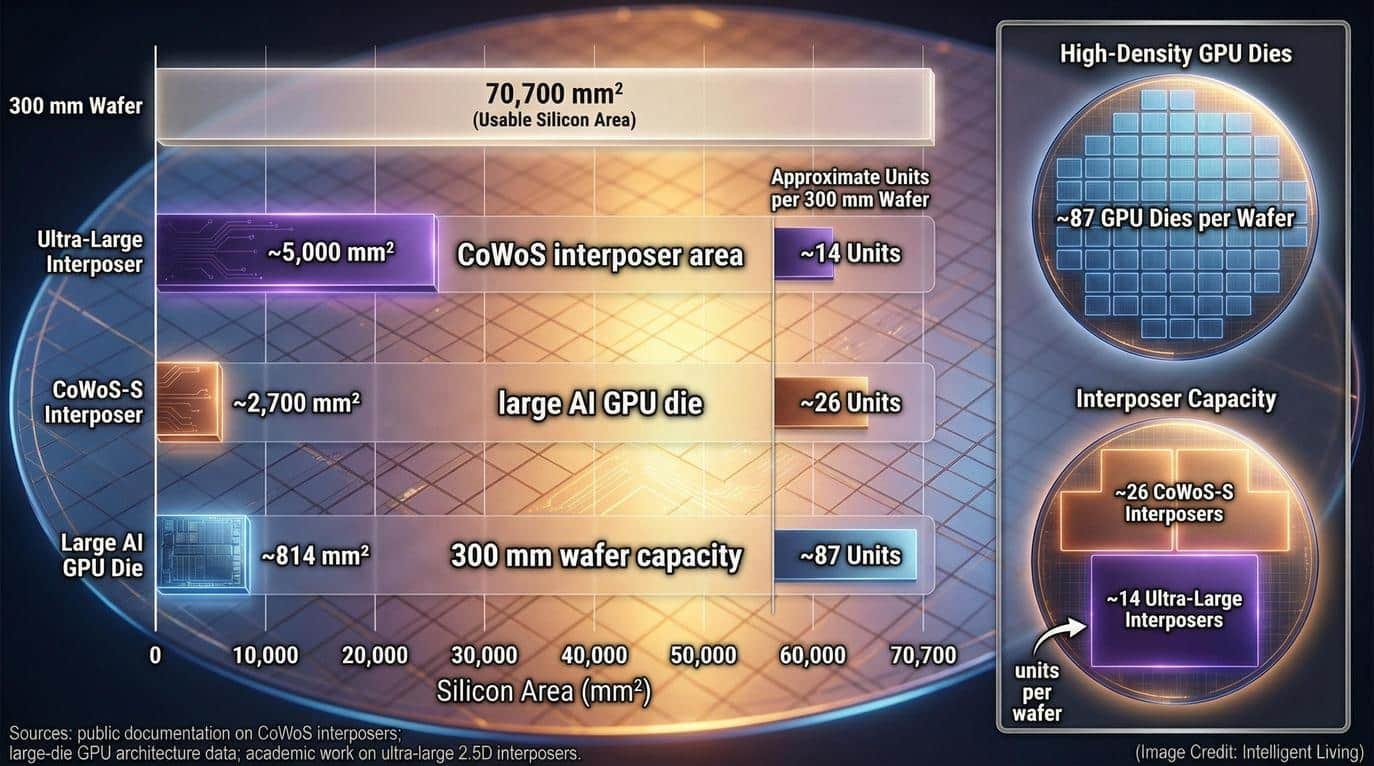

傳統的矽中介層是用圓形的晶圓做的，但晶片要切成方形，在圓形的地上裁方形的房子，邊緣那一圈注定變成廢料。AI 晶片愈做愈大，浪費就愈嚴重，一整片昂貴的圓晶圓最後只能供應寥寥幾顆晶片的地基。

最底下那層的麻煩，則出在材料的物理性質。

現行載板的核心是有機塑膠，它有一個致命的先天缺陷：受熱膨脹的速度跟上方的矽晶片差太多。

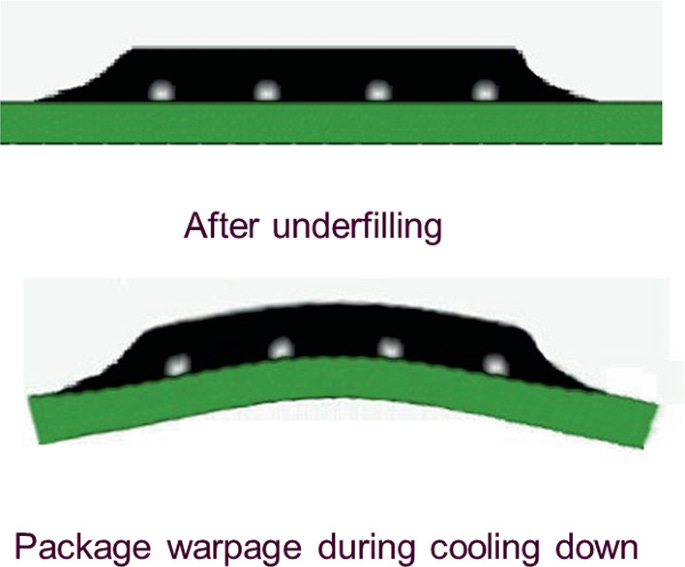

當晶片運作發熱、又冷卻下來，膨脹快的和膨脹慢的兩種材料在介面上互相拉扯，整個封裝就會像烤過的魷魚一樣彎曲翹起。

封裝面積愈大，翹得愈兇。地板一旦翹曲，上方精密的微米級線路就會跟著歪斜、斷裂。

換句話說，中介層被圓晶圓的幾何浪費卡住，載板被有機材料的物理極限卡住，整個地基的上下兩層，在AI把房子愈蓋愈大的壓力下，同時出現了危機。

---

1.4 一種材料，同時瞄準了整片地基

正是在這個節骨眼上，一種過去沒人會把它跟尖端晶片聯想在一起的材料，走進了所有半導體巨頭的視野，那就是玻璃。

玻璃之所以突然成為焦點，是因為它幾乎同時回應了上下兩層的麻煩。

它夠硬、夠平整，能做成大面積的方形面板，直接化解圓晶圓的幾何浪費；它的膨脹速度可以靠配方調到跟矽幾乎一致，能解開有機載板翹曲的死結。

一種材料，同時對著整片地基的兩層問題開出了藥方。

這就是為什麼這幾年，從台積電、英特爾到整個韓國供應鏈，全都把巨額資源押在玻璃上。

---

第二章｜三個不同的問題：形狀、層級、材料

當「玻璃」這個詞彙開始出現時，隨之而來的討論很快就陷入了一片混亂。

有人說玻璃將徹底取代矽中介層，有人說玻璃的目標是取代有機載板，有人指出台積電的先進封裝正在轉向方形面板，甚至有人聲稱英特爾已經成功量產了玻璃晶片。

這些傳聞聽起來都與玻璃息息相關，但如果仔細探究，會發現它們談論的根本不是同一回事。

要看懂這場即將重塑產業格局的變局，我們得先做一件最關鍵的工作：將三個被混為一談的問題拆解開來。

這三個問題彼此獨立，可能單獨發生，也可能同時出現。

我們可以將它們稱為：形狀、層級與材料。

這就像理解一張桌子的構造。

我們可以單獨改變桌子的「形狀」，例如從圓桌換成方桌；也可以單獨更換桌子的「材質」，例如將木頭桌面換成玻璃；更可以決定這張新桌子要擺放在家中的哪個「位置」，比如客廳或是書房。

---

2.1 第一軸：形狀，從圓形到方形的幾何革命

這是最容易理解、也最先在產業中發生的改變。

它要解決的，正是「在圓形土地上裁剪方形房屋」的幾何浪費。

解決方案非常直接：不再使用圓形的矽晶圓作為承載晶片的底盤，而是改用大面積的方形面板。

這正是台積電所提出的面板級封裝技術（CoPoS）。這項技術利用方形面板取代傳統的圓形載體，大幅提升了重布線層（RDL）的利用率，並幾乎消除了晶圓邊緣與角落的面積損耗。

台積電已經將這條技術路徑明確地擺上時程表，推出了大尺寸的方形面板產品線。

在這裡，我們必須釐清一個關鍵：「形狀」這一軸的改變，本質上與使用什麼材料沒有直接關係。

方形面板可以是玻璃材質，理論上也可以是其他材料。換句話說，「從圓形改為方形」與「從矽改為玻璃」是兩件完全不同的事。

它們之所以經常被相提並論，是因為玻璃在物理特性上，天生就非常適合被製作成大尺寸且平整的方形面板，不像矽晶圓在尺寸擴張上面臨極大的物理限制。

僅僅是形狀從圓變方這一個動作，就能為晶圓廠帶來巨大的面積利用率紅利。

---

2.2 第二軸：層級，玻璃究竟要安置在哪一層？

這是最容易讓人產生混淆、卻也最決定技術難度的一軸。要理解這個問題，我們需要先看清楚一顆 AI 晶片是由下往上如何堆疊起來的。

我們用台積電現在的先進封裝(CoWoS)結構，來將上至下分為三層：

· 最上層(Chip)：是負責運算的核心晶粒（如 GPU、CPU）以及堆疊在一起的高頻寬記憶體（HBM）。

· 中間層(-on-Wafer)：被稱為「中介層」，它的功能就像是微型的交通網路，負責用極其細微的線路將最上層的各個晶粒彼此高速連接。在CoWoS 技術中，這個中介層目前主要由矽製成。

· 最下層(-on-Substrate)：被稱為「載板」，它扮演著整顆晶片與外部主機板之間的橋樑，負責將整包晶片固定，並將電力與訊號輸送進去。目前主流載板的核心材料是塑膠有機物(ABF類)。

玻璃這項新材料，正同時瞄準了「中間層」與「最下層」，因而衍生出了兩種截然不同的技術產品。

第一種是玻璃中介層，它試圖取代的是中間那一層。

將中間層從矽換成玻璃，主要是為了克服矽中介層造價昂貴、且受限於圓形晶圓尺寸的問題。

隨著 AI 晶片需要塞入的運算核心與記憶體愈來愈多，所需的中介層面積也急劇膨脹。

如果繼續使用圓形的矽晶圓來製作，不僅成本高昂，還會消耗寶貴的晶圓代工產能。改用可做大面積方形加工的玻璃，就能有效化解這些顧慮。

第二種是玻璃核心載板（GCS），它取代的是最下面那一層的核心。

現行載板的中央核心主要採用有機塑膠材質，而玻璃核心載板則是要將這塊中央核心替換為玻璃。

這條路線的領頭羊是英特爾。事實上，玻璃載板之所以在市場上獲得如此高的關注，很大程度上正是因為英特爾在背後的強力推動。

英特爾在業界展示了首個結合其獨特封裝技術與玻璃核心載板的樣品，在相當大的封裝尺寸上，實現了多達二十幾層的複雜堆疊結構。

這兩條路線的技術難度與時程差異相當大。

玻璃核心載板的進展相對較快，因為它取代的是線路密度需求較低的最底層，且製造可由基板廠商獨立進行，不直接依賴台積電最擁擠的 CoWoS 產能。

相較之下，玻璃中介層的發展較為緩慢，因為它必須在微米級細線路領域，直接與已經非常成熟的矽中介層競爭。

這也反映出一個常被忽略的現實：玻璃當載板核心，與玻璃當中介層，兩者的工藝難度不在同一個級別。

---

2.3 第三軸：材料，物理特性的徹底替換

第三個軸向要回答的問題是：在眾多材料中，為什麼業界最後紛紛將目光投向了玻璃？

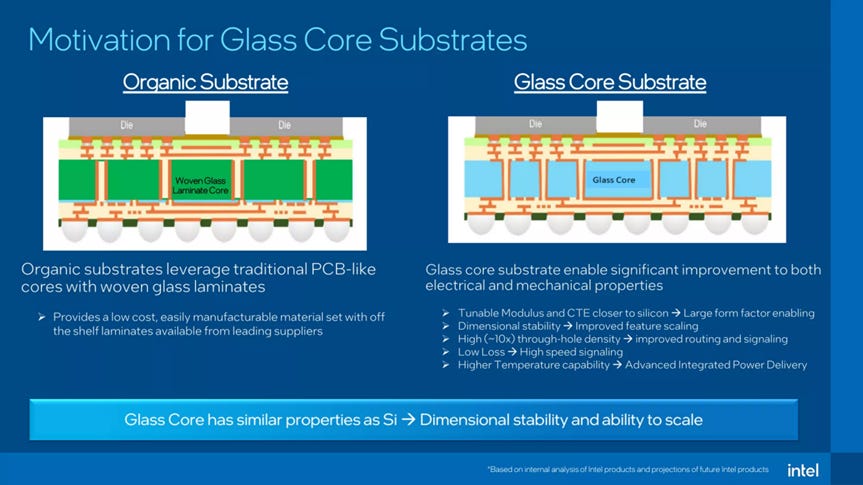

這必須回到材料本身的物理特性。目前的有機載板有一個致命的先天缺陷：它的熱脹冷縮比例與上方的矽晶片無法匹配。

有機核心載板的熱膨脹係數顯著高於矽晶片，這導致晶片在運作受熱或製程加熱時，兩者會因為膨脹速度不同而產生拉扯，進而導致結構彎曲翹曲。

而玻璃的物理特性，恰好能完美解開這個死結。

---

第三章｜為什麼非玻璃不可，以及巨頭們的三條路

既然要更換材料，為什麼偏偏選擇玻璃？難道塑膠不行，或者矽不夠用了嗎？

答案並非因為玻璃比較高級，而是它剛好同時解決了地基崩塌時，最令人頭痛的三大物理難題。

---

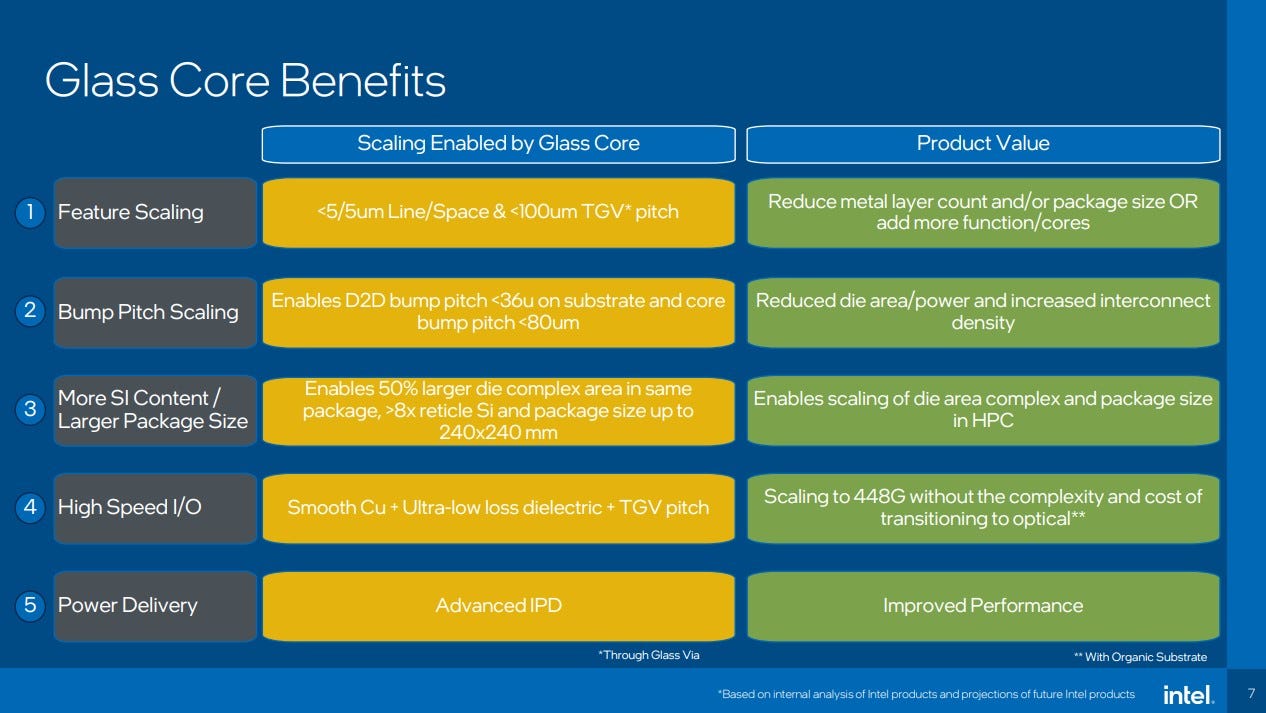

3.1 玻璃的三張王牌

第一張牌是剛性。

當封裝尺寸愈做愈大、晶片堆疊愈來愈多，整塊基板最怕的就是彎曲變形。

我們目前使用的有機載板，本質上就是塑膠，受熱容易變軟、彎曲。一旦面積擴大，載板中間就會像被烈日曝曬過的塑膠墊板一樣，微微向上拱起。

對於動輒擁有上萬個接點、且間距以微米計算的先進封裝而言，僅僅數十微米的變形，就是致命的良率殺手。

而玻璃具備極佳的硬度與平整度，在大面積下幾乎不變形，這讓它在基板大型化的道路上佔盡優勢。

第二張牌是可調的熱膨脹係數。

晶片的材質是矽，受熱膨脹的幅度極小；而有機載板受熱膨脹的幅度卻大得多。當這兩種材料貼合在一起並加熱時，一個拉扯得多，一個拉扯得少，連接兩者的焊點就會被硬生生撕裂，這就是先進封裝中惡名昭彰的熱應力問題。

玻璃的獨特之處在於，它的熱膨脹係數可以透過調整配方來改變。玻璃製造商能將其調整到非常接近矽的數值。

當基板與晶片能夠同進同退、以相同的幅度膨脹，接點承受的應力就會大幅降低。換句話說，玻璃不只更堅硬，還能主動配合晶片，這是塑膠材料無法企及的特性。

第三張牌是電性，也就是極低的訊號損耗。

AI 晶片之間需要傳輸天文數字的資料。訊號跑得愈快、頻率愈高，線路材料的介電損耗就愈容易將訊號轉化為熱能吸收掉。

玻璃在高頻環境下的損耗遠低於有機材料，能讓訊號傳輸得更乾淨、更省電。當整個半導體產業被資料傳輸的能耗逼入牆角時，這張牌的份量只會愈來愈重。

剛性解決了翹曲，可調的熱膨脹係數解決了應力，低損耗則解決了高速傳輸。

這三項優勢，剛好擊中了地基崩塌時最痛的三個部位。

玻璃並非完美無缺，它易碎且極難加工，但它在產業最痛的地方表現最強，這就是非它不可的真正原因。

---

3.2 釐清概念：CoPoS 不等於玻璃

在許多科技新聞中，我們常會看到「CoPoS」這個詞，且報導大多會將它與玻璃基板升級畫上等號。

這個說法其實不完全準確，而搞懂其中的差別，正是看清這個產業賽道的分水嶺。

目前主流的台積電先進封裝技術稱為 CoWoS，全名是晶片—晶圓—載板。請注意中間的「晶圓」二字。

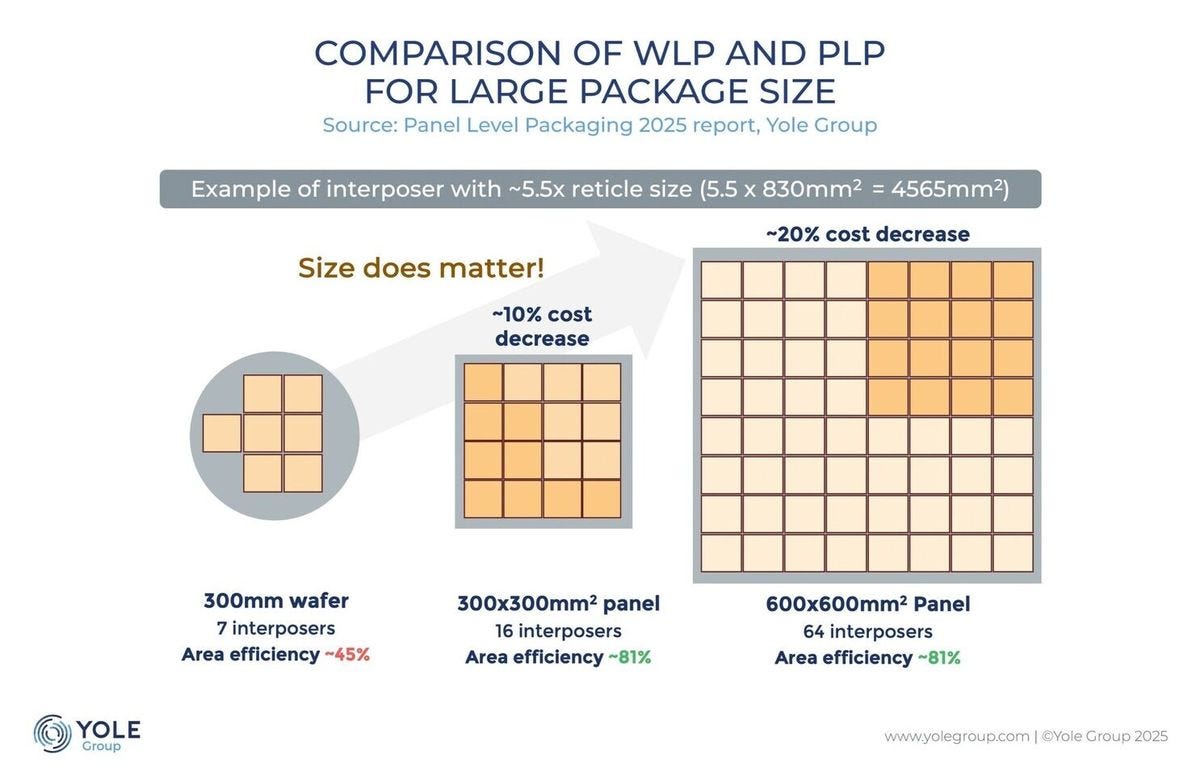

晶圓是圓形的，直徑通常為三百毫米。當我們需要在圓形盤面上排列愈來愈大的方形封裝時，圓盤邊緣就會產生大量的廢料空間。封裝尺寸愈大，浪費就愈嚴重，導致成本居高不下。

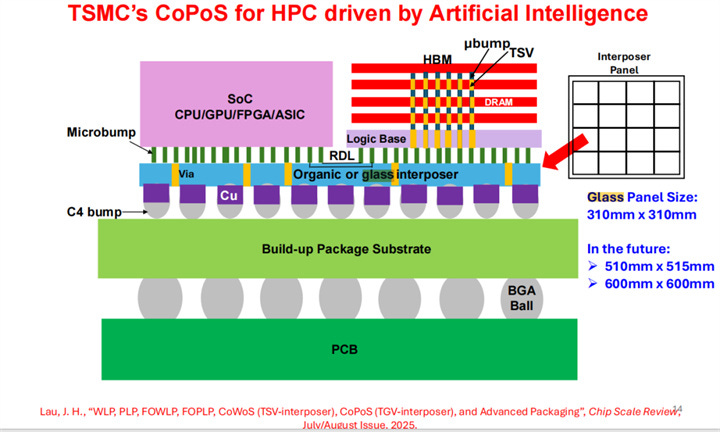

為了突破這個限制，台積電提出了 CoPoS，也就是將中間的晶圓換成面板。

面板是方形且面積巨大的，排列方形封裝時幾乎不會浪費邊角。

同樣的製程跑一趟，能產出數倍的晶片數量，使單位成本大幅下降。因此，CoPoS 的本質是一場形狀的革命，也就是將載台從圓形改為方形。

回顧我們之前拆解的三個維度：形狀、層級與材料。

CoPoS 改變的是第一維度的形狀，它定義的是載台的尺寸，但並未規定面板必須使用什麼材料。

事實上，面板級封裝也可以使用有機材料的大板來製作，不一定非要用玻璃。

既然如此，為什麼市場會將 CoPoS 與玻璃直接綁在一起？

因為一旦將載台放大成方形面板，大面積下不翹曲的剛性就變得無比重要。

面板尺寸愈大，塑膠材料拱起的問題就愈嚴重，玻璃的優勢也因此變得無可取代。是面板化這個趨勢，將玻璃從備胎推上了主角的位置。

然而，順理成章的選擇並不等於定義本身。

如果將 CoPoS 直接等同於玻璃，就會把形狀與材料這兩個維度重新混為一談。

這會讓人看不懂後續的產業動態：為什麼有些廠商在做面板級封裝卻不用玻璃？為什麼有些廠商使用玻璃，卻不走大面板路線？

CoPoS 是舞台，玻璃是呼聲最高的主角，在主角正式登場前，我們不應混淆兩者的關係。

---

3.3 同一個目標，三條不同的前行路徑

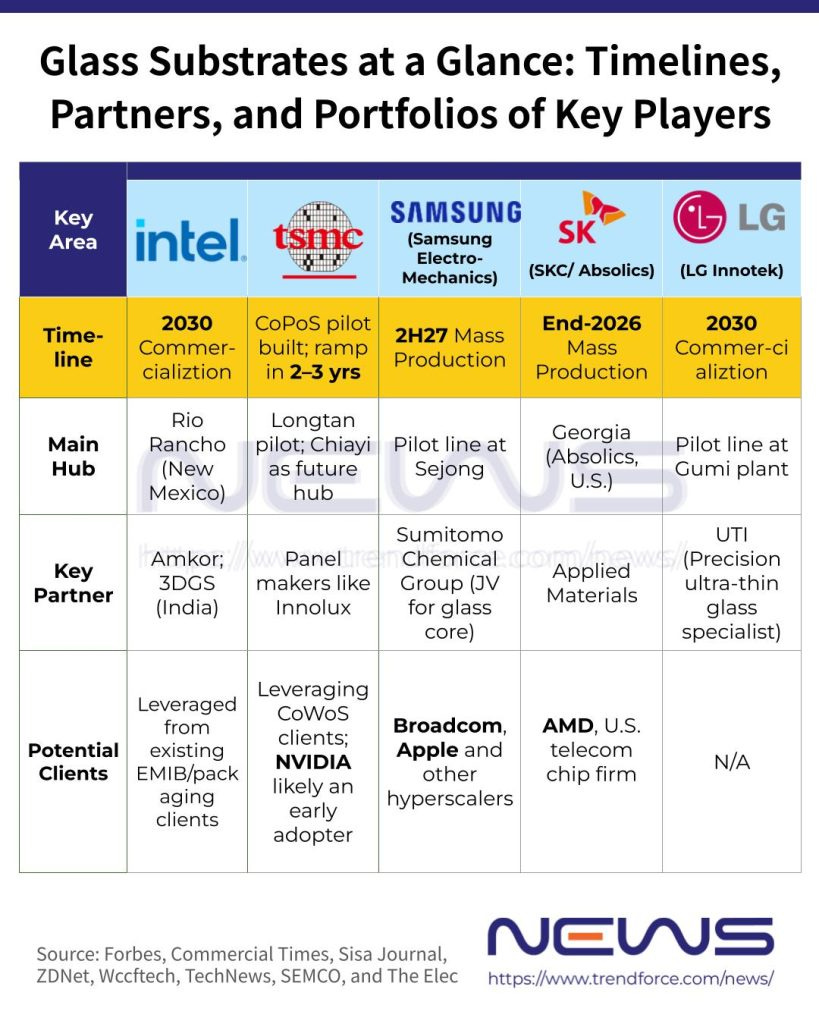

玻璃的優勢與舞台已經明確，接下來的問題是，各大巨頭打算如何走向這個終點？

目前檯面上尚未形成共識，而是分成了三條截然不同的路線。

第一條是台積電的穩健路線。

身為封裝領域的霸主，台積電的策略是步步為營。

其現有的 CoWoS 技術仍在為公司創造豐厚利潤，因此沒有必要自亂陣腳。台積電選擇循序漸進，先推動面板化，再逐步驗證玻璃材料。對它而言，玻璃是必須走、但必須走得萬無一失的下一步。

第二條是英特爾的超車路線。

英特爾在先進製程的製造端暫時落後，因此將玻璃基板視為換道超車的關鍵籌碼。

它投入研發的時間早，宣傳力道也最大，企圖透過下一代封裝技術的領先，挽回在製程技術上失去的優勢。這是三條路線中，最具進攻性與主動性的一條。

第三條是韓系廠商的速度路線。

以三星與 SKC 旗下的 Absolics 為代表，韓系陣營打的是時間差。Absolics 引入了應用材料的資金並在美國建廠，目標是爭奪全球第一條玻璃基板量產線的頭銜。三星則憑藉自身從面板到記憶體的垂直整合能力，試圖將整條產業鏈納入自家體系。這條路線不一定技術最深，但前進的速度最快。

穩健、爭奪名分、搶佔速度，這三種不同的策略，將在後續的供應鏈競爭中留下完全不同的足跡。

在接下來的篇幅中，我們將深入這條產業鏈的實體，從一塊裸玻璃開始，沿著產線觀察它在各個環節的流動，看清每個製程的技術難點與競爭格局。

---

第四章｜上游的玻璃材料：重要，但不是你該下注的地方

每當一個新技術在市場上爆紅，投資大眾的第一反應往往是尋找那個「賣鏟子的人」。

這個源自淘金熱的商業邏輯深植人心，大家相信在淘金潮中真正賺到大錢的，往往不是冒險的淘金客，而是那些在路口販售鏟子與牛仔褲的商人。

因此，當半導體產業開始熱烈討論玻璃基板時，許多人腦海中浮現的第一個名字，就是全球玻璃材料公司，例如康寧Corning。

這個直覺方向雖然正確，卻停錯了站。
