兩週前，我們一起討論了 AI 資料中心的電力革命，並聊到了台達電在 800V 高壓直流（HVDC）趨勢下的關鍵角色。
如果你讀過那一篇，這篇文章將會是那塊電力拼圖的Part 2，兩者搭配閱讀，你會對整個 AI 算力背後的能源戰爭有更立體、更通透的理解。
但如果你沒看過上一篇，也完全不用擔心，這篇文章的設計完全獨立，你可以直接把它當作一篇全新的產業故事來讀。
在正式進入主題前，我想先做個心理建設：這一次探討的內容，確實會稍微「硬核」一點點。
畢竟，我們要聊的是半導體材料。但我已經盡了最大的努力，把那些枯燥的物理名詞，全部翻譯成你我都能輕易理解的「產業語言」與生活比喻。
這是一篇我寫得非常過癮、也修改了無數次的產業深度研究。如果你讀完覺得有所收穫，請不要吝嗇幫我點個讚，這會是我持續產出這類硬核深度內容的最大動力。
那麼，就讓我們從一個簡單的比喻開始。
我們可以把整座 AI 資料中心想像成一套巨大的水利系統。電網是上游的水庫，800V HVDC 是把水高效送進大樓的幹管，而液冷則是末端帶走熱量的循環系統。
在這套複雜的水利工程中，存在兩種不同層級的玩家：一種是負責把整個水系統「整合起來、交鑰匙交付」的系統整合商（例如台達電、Vertiv、Schneider 等）；另一種則是躲在更上游、提供真正「做功」元件的晶片公司。
我們兩週前已經討論過前者，而這一次，我們將深入探討碳化矽（SiC） 與 氮化鎵（GaN） 這兩種寬能隙材料，如何在這場電力革命中扮演不同角色，以及哪些晶片公司能在這場變革中建立長期優勢。
照例聲明定位：這是一篇產業深度研究，聚焦商業曝險與供應鏈格局，不談估值、不談股價買賣。
文中會帶到一些公司的市場數據，但我會把它們翻譯成「產業語言」，而不是「投資建議」。
第一幕：材料的本質
物理規律決定了商業邊界。
在第一幕中，我們將從最底層的物理特性出發，拆解用了 60 年的「矽」為何在 AI 時代開始成為瓶頸。
我們將看懂碳化矽（SiC） 與 氮化鎵（GaN） 這兩位新主角如何分工接力，並深入寬能隙半導體最核心的痛點。
第一章｜矽的黃昏：用了 60 年的矽，為什麼突然不夠用了？
其實，半導體的第一代其實不是「矽（Silicon）」，而是「鍺（Germanium）」。

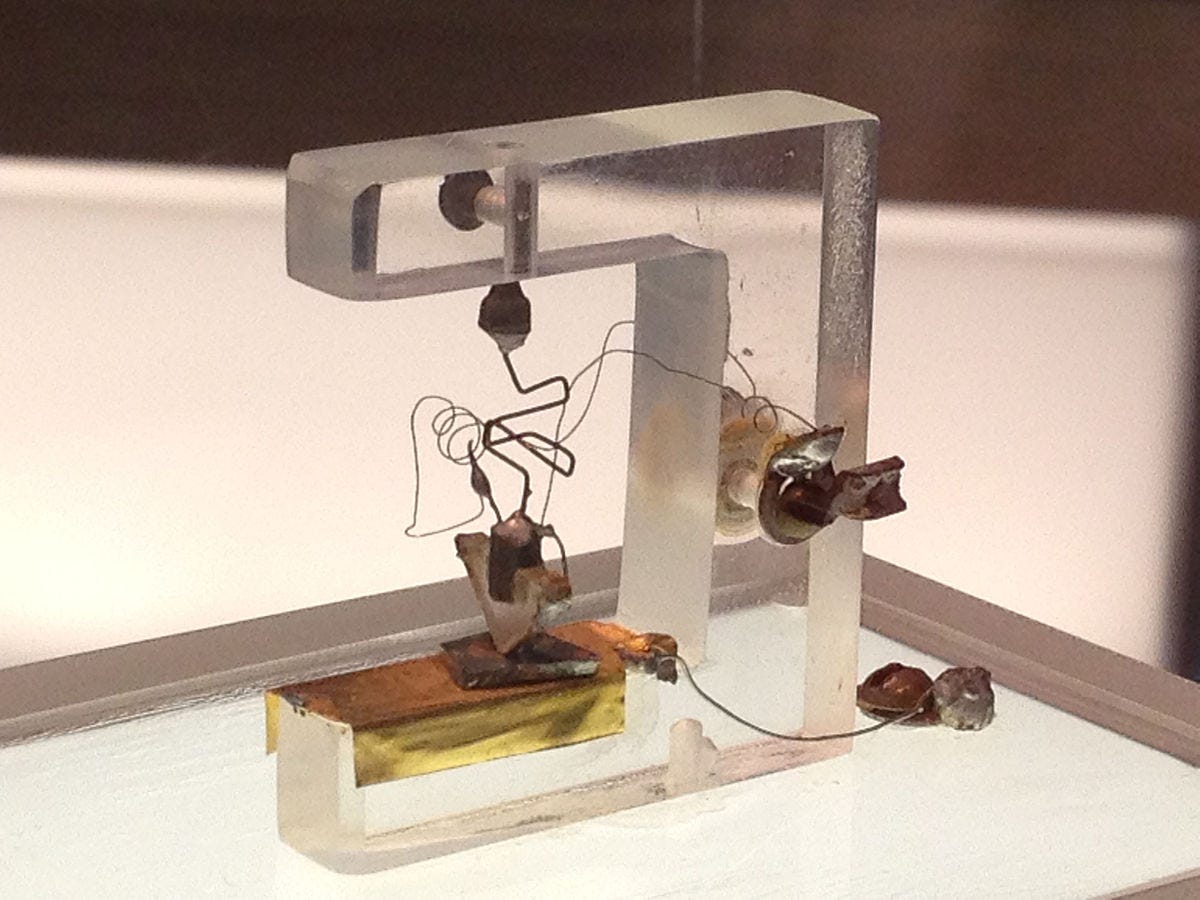

1947 年貝爾實驗室做出人類歷史上第一顆電晶體時，用的就是鍺。鍺好加工、電子跑得快，在那個年代是當之無愧的天之驕子。
但鍺有一個致命傷：它非常怕熱。只要溫度稍微升高，鍺電晶體就會開始漏電、失控。
而這時，科學家們注意到了「矽」。它不僅能耐受更高的溫度，還能在表面長出一層極為穩定、緻密的二氧化矽保護層（這層氧化物後來成了整個積體電路工藝的基石）。
於是，從那天起，矽統治了半導體世界整整一甲子。

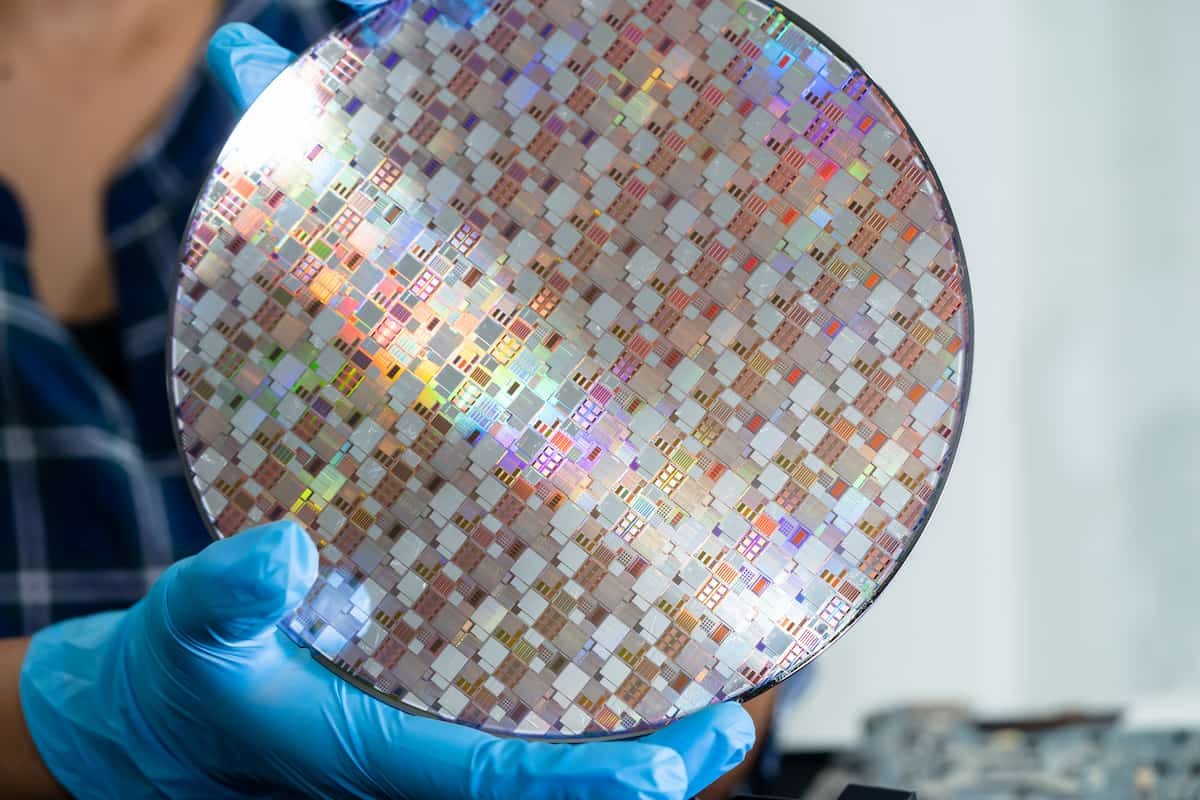

摩爾定律的推進、奈米製程的軍備競賽、你手機與電腦裡的每一顆晶片。本質上，都是人類「在沙子（矽的原料）上作畫」的故事。
矽便宜、純淨，可以拉出又大又完美的單晶，它幾乎是上天為人類量身打造的半導體材料。
直到 AI 時代的來臨，這場長達 60 年的完美神話，終於撞上了物理的牆。
1.1 甚麼是能隙？

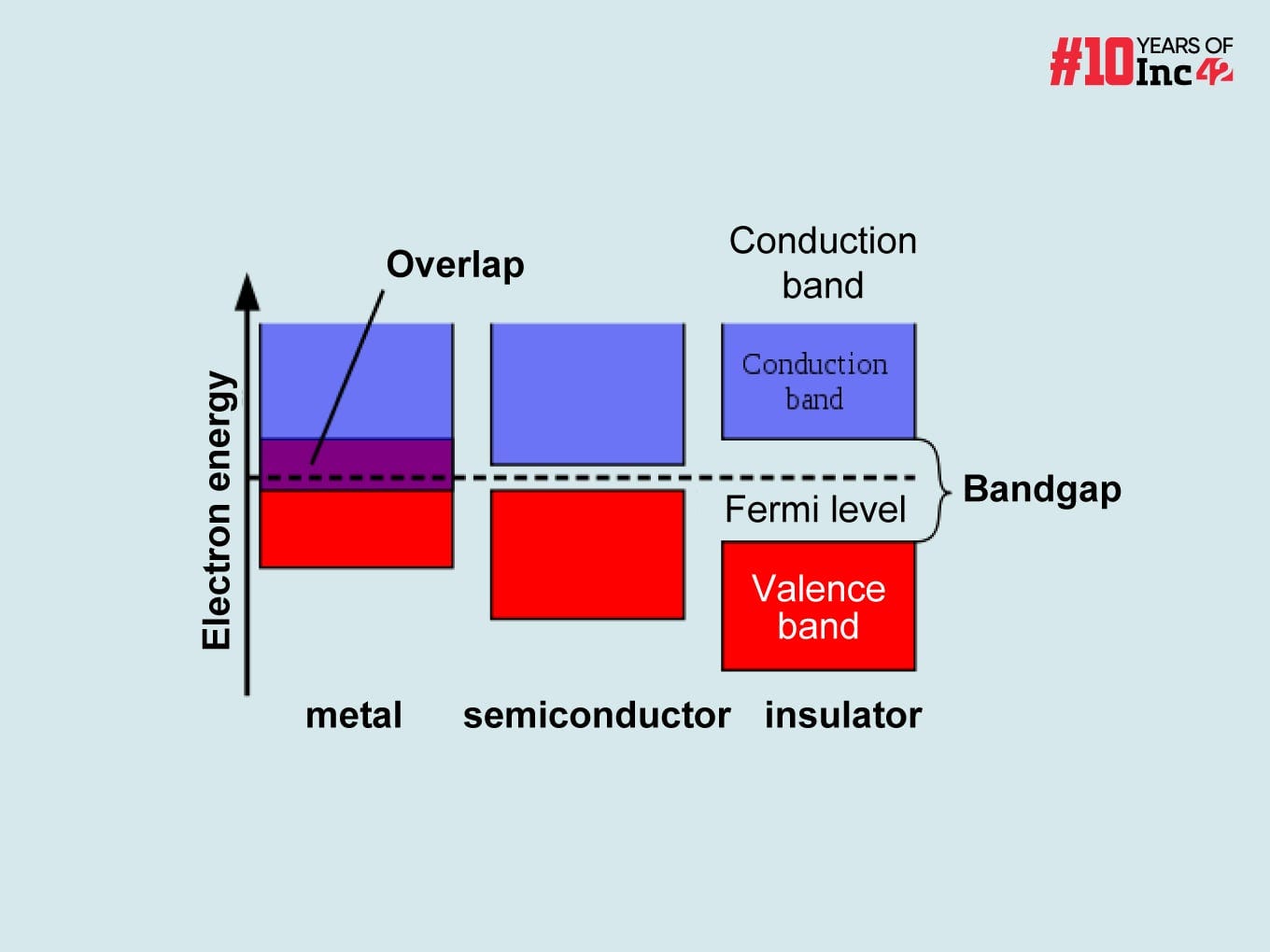

要理解矽為什麼會撞牆，得先拆解一個物理詞彙：「能隙（Bandgap）」。
半導體平常不導電，通電（給予能量）後電子跨越一道能量鴻溝，才會開始導電。
這道鴻溝的寬度就是「能隙」。我們可以用「捷運進站閘門」來想像：
電子是準備進站的乘客。
能隙是「閘門的票價」。
電壓是乘客口袋裡的錢。
過去手機、電腦工作電壓很低（1V 到 5V），此時矽（Si）是完美材料。它的能隙僅 1.1 eV，就像「只要 10 元的便宜車票」。我們只需給一點點微弱電壓，電子就能輕鬆刷卡進站，運作起來非常省電。
但當 AI 時代的 800V 高壓湧進來時，便宜票價反而成了災難。
高電壓就像閘門外湧來一堆口袋塞滿幾十萬元（高能量）的暴躁乘客。面對這群超有錢的乘客，矽那僅僅 10 元（1.1 eV）的閘門形同虛設。
即使在閘門關閉（不導電）時，高溫高壓的電子也能輕易強行衝過，在工程上這就叫「漏電」。一旦電子失控亂衝，晶片就會瘋狂發熱，最後「轟」的一聲，閘門直接被衝爛燒毀（擊穿崩潰）。
這就是為什麼我們需要「寬能隙（Wide Bandgap）」材料：
碳化矽（SiC）和氮化鎵（GaN）的能隙高達 3.3 eV ~ 3.4 eV。
這相當於把閘門票價直接提高到 30 元（三倍厚度）。
有了這道高門檻，即使在高溫高壓下，躁動的電子也無法輕易越雷池一步。
這三倍的差距，就是第三代半導體在 AI 時候不漏電的根本原因。
1.2 矽撞上的那道牆：機櫃裡的「變電所」
理解了能隙的限制，就能看懂為什麼它會卡死 AI 資料中心的硬體設計。
AI 讓單一機櫃的功耗從 20kW 飆升至 1MW（一百萬瓦），這足夠同時供應上千戶家庭用電。要把這麼龐大的電能塞進冰箱大小的機櫃，就像送水，我們有兩種選擇：
低壓大電流（超粗水管、慢速水流）。
高電壓小電流（極細水管、強力噴射）。
因為矽的能隙太窄、無法承受高壓，我們只能選擇第一種：用極大電流硬灌。但這會帶來兩個代價：
代價一：導線重如泰山

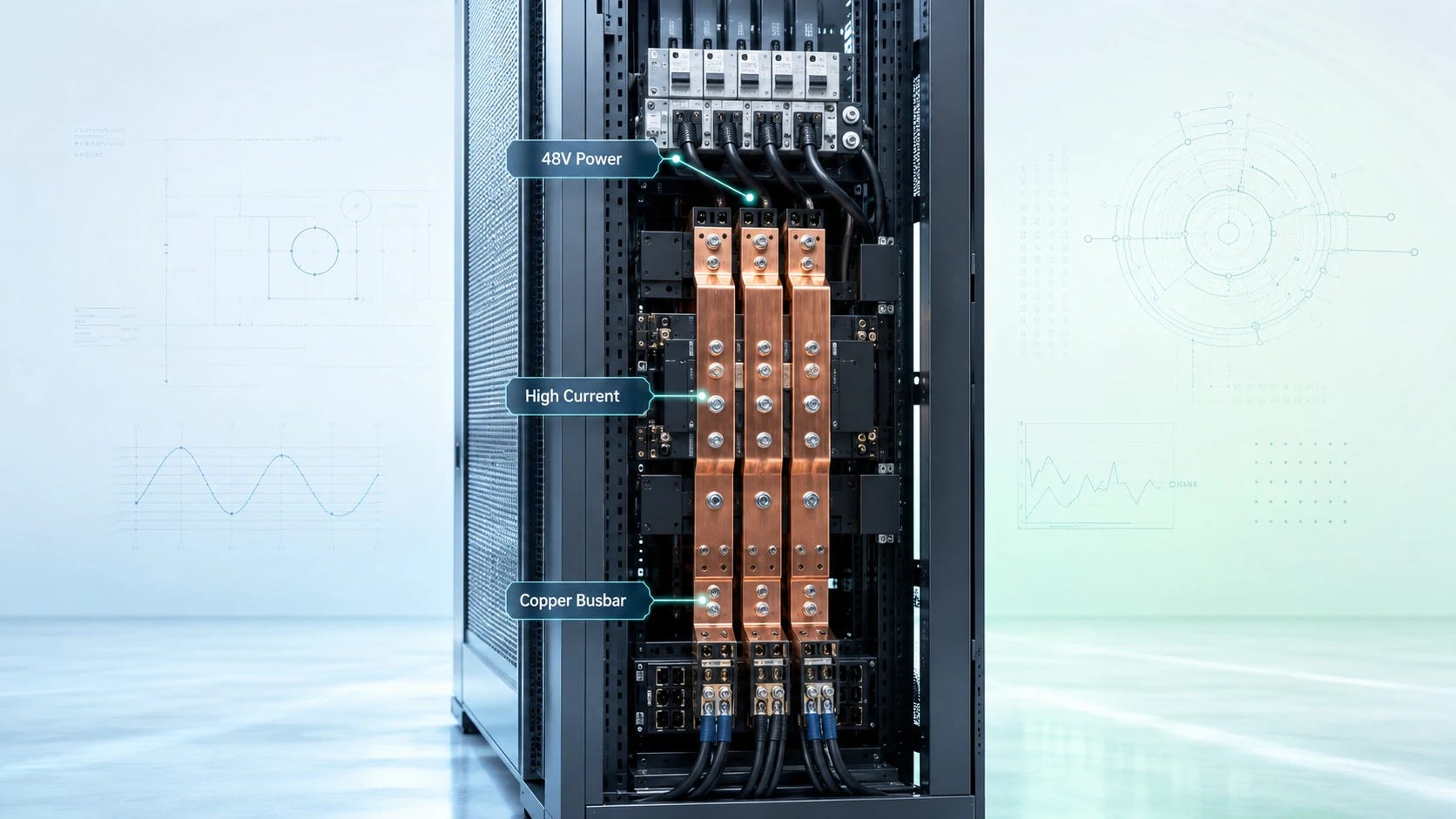

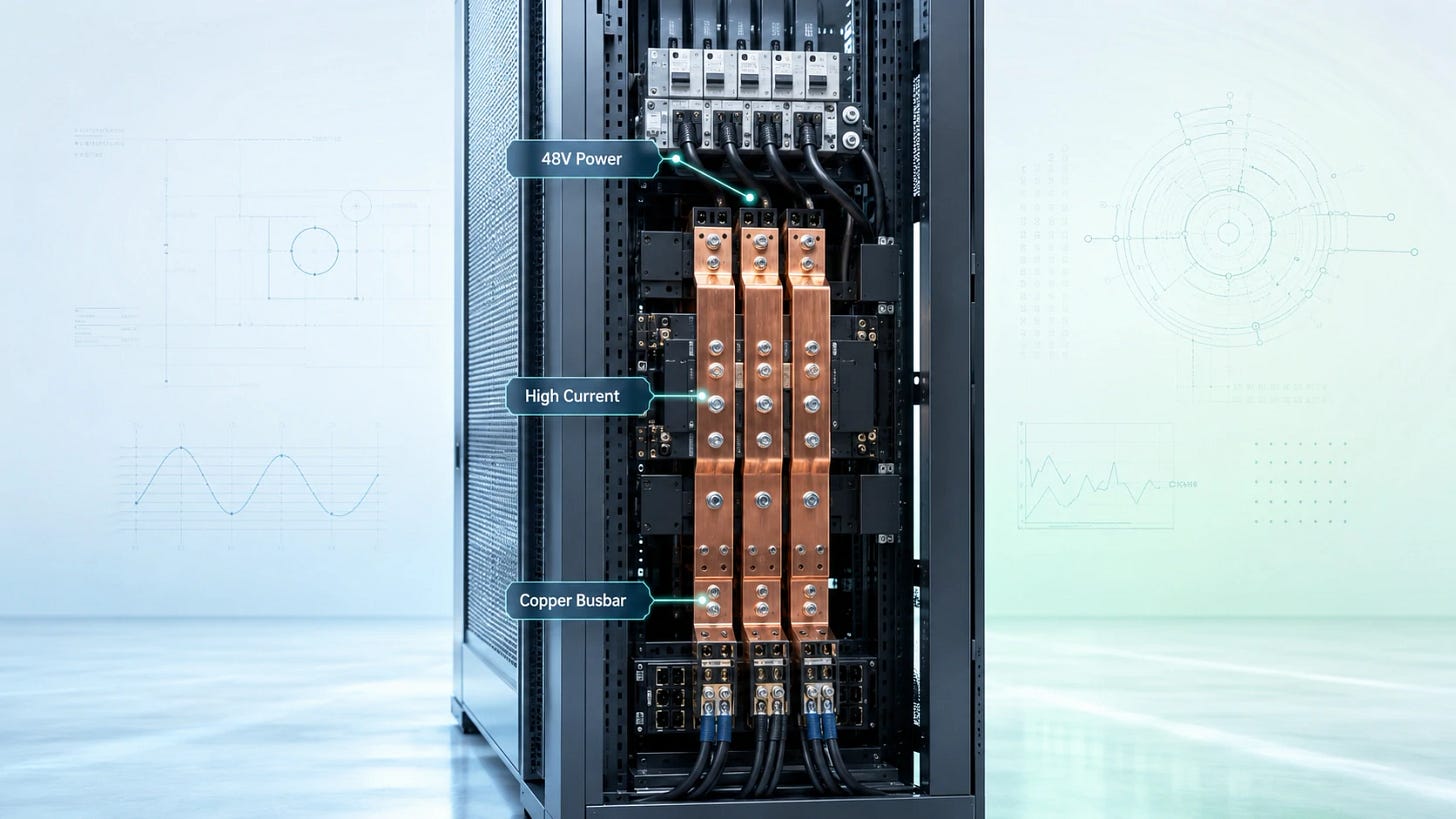

電流越大，銅線就得越粗。要把 1MW 功率用低壓大電流塞進去，光是負責導電的銅排與電力模組就會重達 200 公斤，直接塞滿機櫃，根本沒空間留給 GPU 晶片。
• 代價二：損耗高到像燒錢
高電流會產生極大廢熱，電還沒送到 GPU 就先在半路漏光，資料中心還得裝上更龐大的水冷系統來散熱。
最後，整個機櫃直接變成了一座「變電所」兼「大暖爐」。
1.3 商業翻譯：當「效率」終於蓋過「成本」
既然寬能隙材料（SiC 和 GaN）這麼好，為什麼以前不用？
答案很簡單：太貴了。
碳化矽的晶體非常難種，製作工藝極其複雜，一顆元件的成本曾是傳統矽元件的數倍。
因此，過去它只能待在電動車、特定工業電源等「極度在乎效率、不在乎多花錢」的利基市場。在低壓的日常世界裡，便宜好用的矽依然是絕對的主流。
然而，當資料中心往 800V 高壓配電遷移時，這場商業算術的平衡點被徹底顛覆了。
這不是因為碳化矽突然變得像沙子一樣便宜，而是因為「矽在高壓下變得太貴了」。
在 800V 的高壓環境下，矽元件的發熱與電力損耗會呈指數級失控。為了幫這些發熱的矽元件散熱，資料中心必須投入天文數字的電費與冷卻設備成本。
相反地，SiC 雖然買起來貴，但它在高壓下省下來的電費、省下的散熱空間與冷卻成本，已經遠遠超過了它自身的溢價。
一旦跨過這個臨界點，商業天平就瞬間傾斜。
1.4 舞台上的新主角
在這場電力革命中，新材料們將會在資料中心的電源供應器中各司其職：
高壓端（負責將外部高壓降壓）：由耐高壓、耐高溫的 SiC（碳化矽） 鎮守。
低壓端（負責將電送進晶片前的中段高速降壓）：由切換速度極快、體積超小的 GaN（氮化鎵） 接棒，以極高的頻率運作，將電源模組的體積縮到最小。
根據業界預估，SiC 與 GaN 在資料中心電源系統中的滲透率，將在 2026 年達到 17%，並在 2030 年迅速突破 30%。這是一條極為陡峭的替代曲線。
矽的黃昏，並不是因為矽變差了，而是因為戰場變了。
當運算開始變成一門斤斤計較的能源生意，那道用了六十年的薄壩，終於擋不住 AI 的洪水了。
第二章｜為什麼我們需要兩位新主角？
從電網送進資料中心的電壓通常高達數千伏特，但 GPU 內部微小的電晶體，真正需要的卻是只有 1 伏特左右、極其穩定且低波動的電壓。
這是一場跨越數千倍電壓降幅的精密轉換。過去，我們只靠「矽（Silicon）」這一位選手跑完全程。
但在 AI 時代，面對動輒數百安培的巨大電流與高功率需求，矽的物理極限已經到頂。它開始嚴重發熱，且在高壓下容易崩潰。
於是，科學家找來了兩位互補的超級新星：碳化矽（SiC） 與 氮化鎵（GaN）。
你可能會問，這兩者都屬於「寬能隙（Wide Bandgap）」半導體，它們阻擋高電壓、防止漏電的能力幾乎一樣強。既然本領相似，為什麼不只留一個就好？
答案藏在它們微觀的晶體結構中。這決定了它們截然不同的性格：一個擅長承受極限重載，一個擅長極速轉換。
(以下的物理原理，看不懂其實也不太重要，不會影響投資，純粹寫出來讓大家有興趣的話可以自行了解更多)
2.1 第一棒：SiC，穩重耐高溫的「重載力士」
電力接力賽的第一棒，要面對的是剛從電網進來、電壓最高也最不穩定的前線。
要把數千伏特的交流電，初步降壓並轉換為機櫃內部使用的 800 伏特直流電，元件必須承受極大的電位差。如果把電壓比喻成高山上的洪流，這時候的元件就像是擋在最前線的「水壩閘門」。

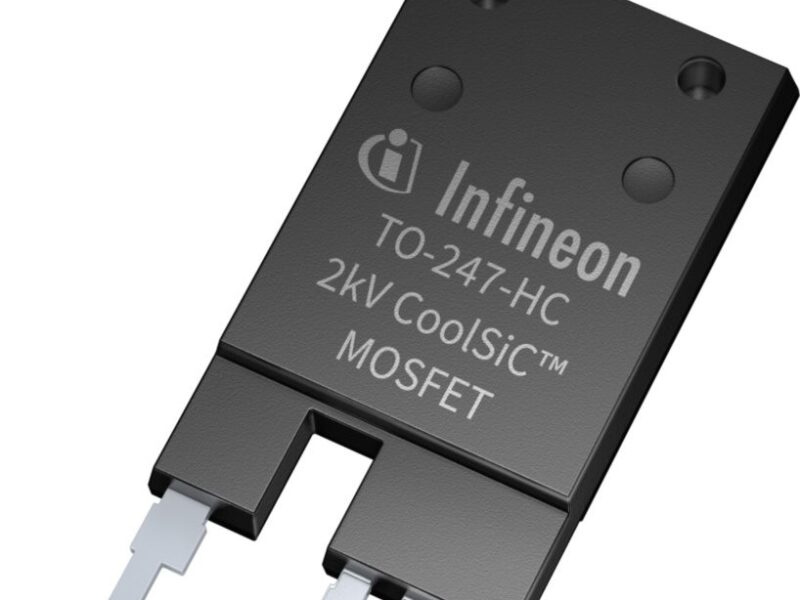

這時候，碳化矽（SiC）是無可替代的最佳人選。
為什麼 SiC 這麼耐操？如果用最簡單的物理直覺來解釋，是因為它的「骨架極其強壯」。

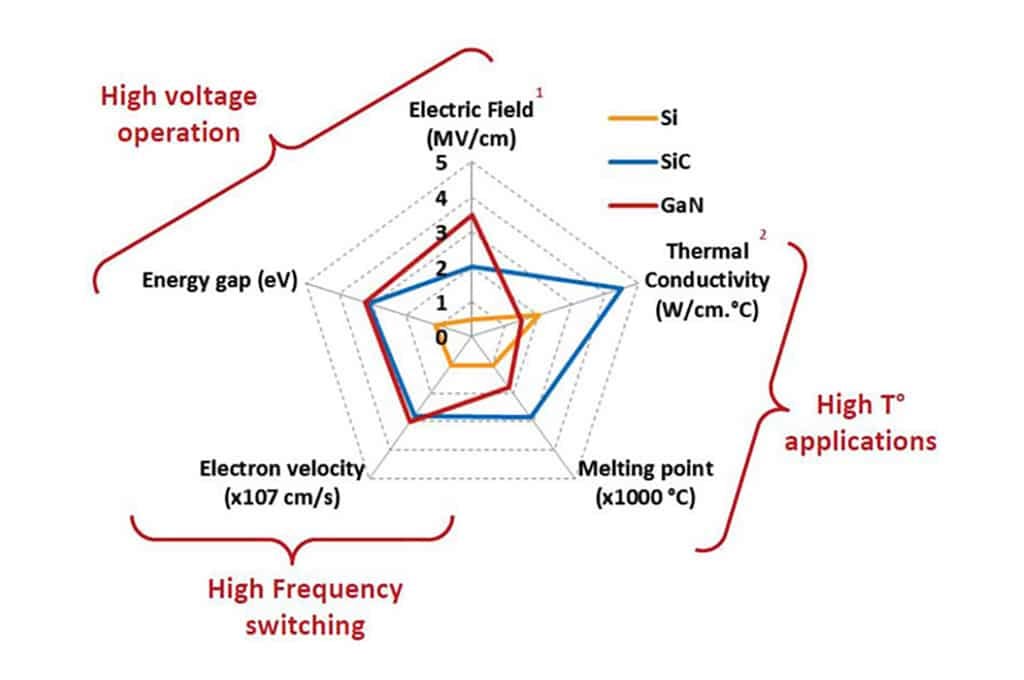

在微觀世界裡，碳（C）與矽（Si）原子緊密結合，形成了一種非常堅固、類似鑽石的緊密結構。這種結構為它帶來了兩個讓傳統「矽」望塵莫及的超能力：
超級耐壓的「鋼筋骨架」：
傳統的矽元件就像是木頭做的閘門，水壓一高（電壓過大）就會被沖垮漏電（擊穿）。而 SiC 的晶體骨架強度是矽的十倍。這意味著，它可以承受極高的電壓，卻依然能把電流鎖得死死的，絕不漏電。天生的「散熱體質」：
大電流通過時一定會產生高熱。傳統的矽元件一熱就會「中暑」罷工。但 SiC 的導熱能力是矽的三倍以上，它就像自帶了高效散熱銅管，能以極快的速度把熱量排出去，在攝氏兩百度的高溫下依然能談笑風生。
在電力路徑的最前線，SiC 扮演的就是這個「守門人」的角色。在這個階段，我們不需要它動作有多快，關鍵在於「耐高壓、散熱快、不掉鏈子」。
它用最穩健的身軀，擋下了高壓洪流，將電能安全地降壓到 800 伏特。
2.2 第二棒：GaN，身手敏捷的「極速魔術師」
當電力被 SiC 降壓到 800 伏特、送進伺服器機箱內部後，接力棒交給了第二位選手。
此時的電壓雖然降低了，但距離 GPU 晶片最終要求的 1 伏特，依然有著巨大的鴻溝。更棘手的是，伺服器機箱內部的空間寸土寸金，如果降壓模組體積太大，就會擠壓到散熱空間與昂貴的 GPU 晶片。
這時候，氮化鎵（GaN）閃亮登場。
GaN 的耐壓能力與 SiC 差不多，但它擁有一項獨特天賦：「超跑級的電子移動速度」。
如果說 SiC 是一位動作沉穩、一秒鐘只能開關閘門幾萬次的重載力士；那麼 GaN 就是一個一秒鐘能開關閘門數百萬次（MHz 級別）的極速魔術師。
「切換得快」為什麼能讓電源體積縮小？
我們可以把降壓過程想像成「運送貨物」：
切換慢（傳統矽/SiC）：就像一小時才來一輛大卡車，你必須在門口蓋一個巨大的倉庫（大體積的電容與電感）來囤積貨物。
切換極快（GaN）：就像每秒鐘都有成千上萬隻無人機送來微型包裹。因為每次來的貨極少，你只需要在門口放個小籃子（極小的電容與電感）隨拿隨走。

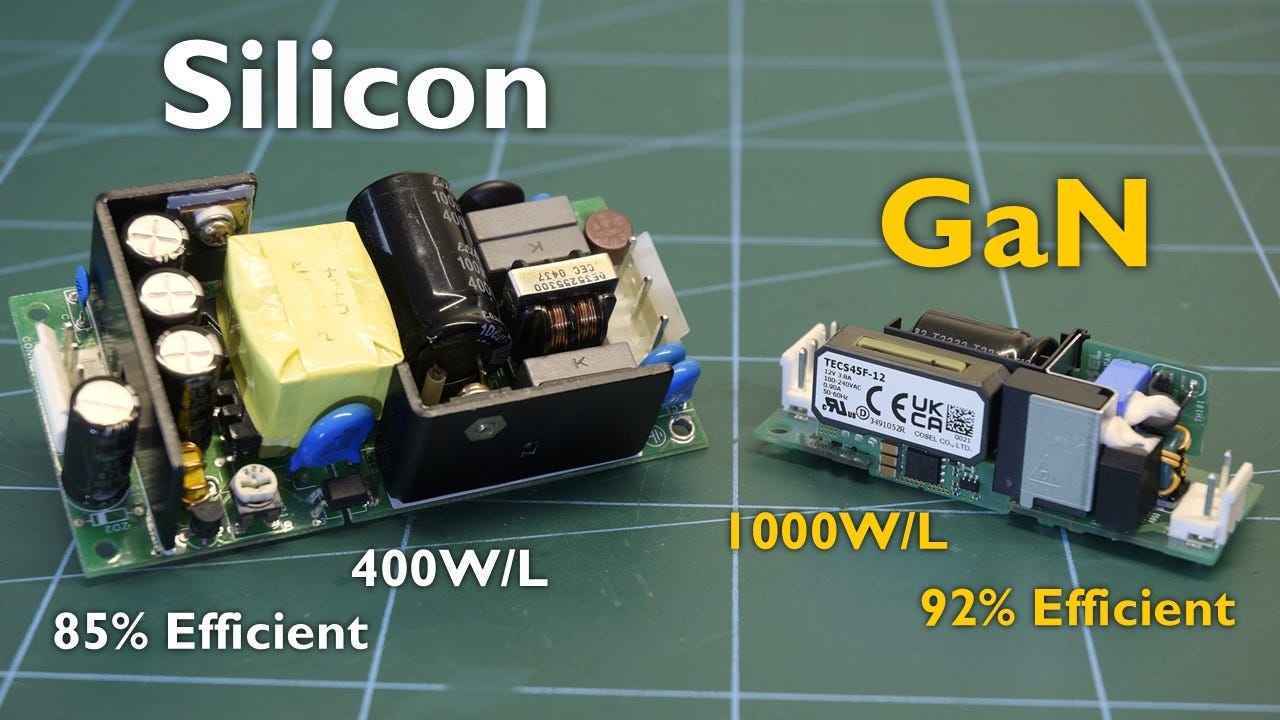

憑藉這種「以速度換空間」的魔法，GaN 能把原本像磚頭一樣笨重的降壓模組，直接縮小到名片、甚至晶片大小，輕鬆塞進伺服器最擁擠的角落。
2.3 完美的雙人接力

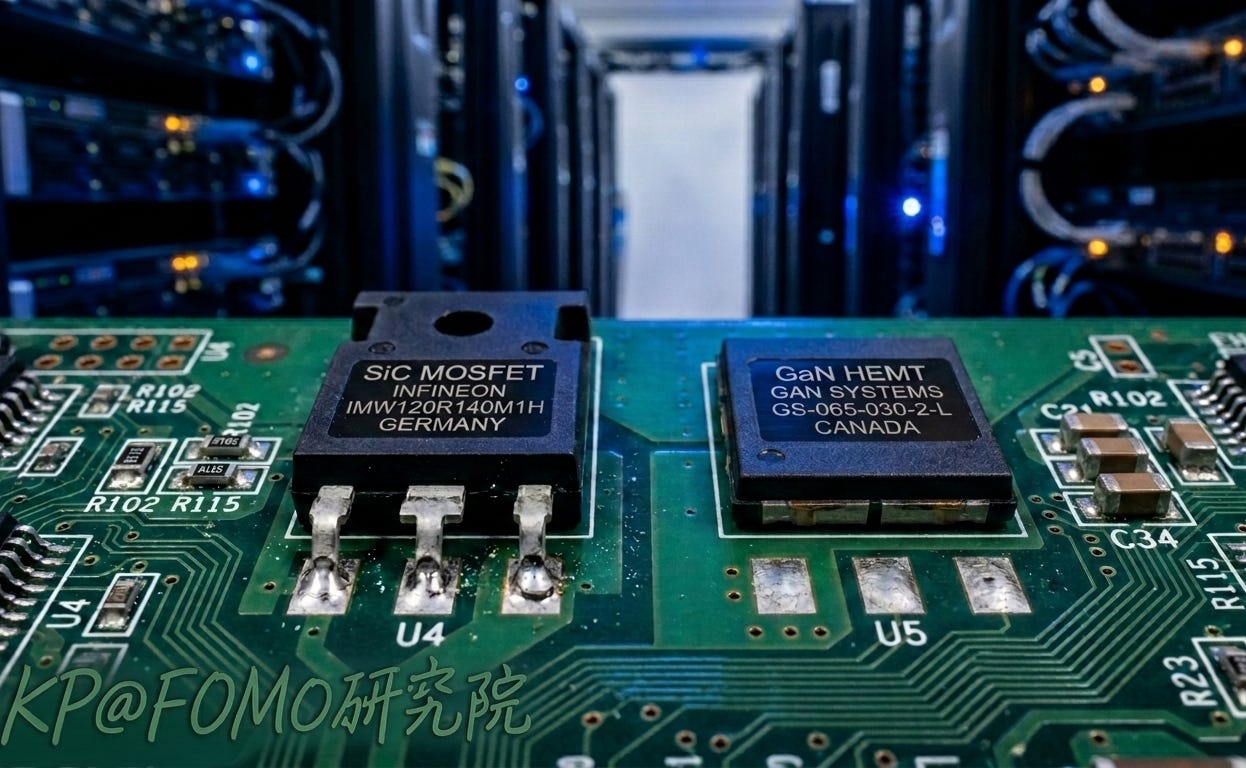

這兩位新材料的互補特性，勾勒出了現代 AI 資料中心高效的電力地圖：
前段（高壓電網 → 800V 中壓）：由 SiC 鎮守。
利用其高熱導率與堅固的晶格，在高溫、高壓的第一線，穩穩地將大功率電能降壓。
後段（800V → 1V 晶片端）：由 GaN 接棒。
利用其超高的電子遷移率進行高速切換，把機櫃內的 800V 高效降壓到約 48–50V 的板上匯流排，並將電源模組體積縮到極致。
至於最後那臨門一腳，從 50V 再降到 GPU 晶片需要的約 1V，則交給緊貼晶片的穩壓模組（VRM）完成。
它們發揮各自的結構優勢，一個抗壓，一個求快，共同支撐起 AI 時代龐大的算力背後，那條安靜而高效的電力高速公路。
2.4 為什麼此刻，SiC 站上了更大的舞台？
既然 SiC 與 GaN 是完美的接力組合，為什麼當我們觀察產業時，SiC 的討論度與資本市場關注度明顯高於 GaN？
這並非因為 SiC 在所有應用上都優於 GaN，而是因為兩者在「市場應用時機」與「技術成熟度」上存在明顯差異：
1. 電動車（EV）的超級需求
SiC 率先抓住了一個規模極大的應用市場：電動車。

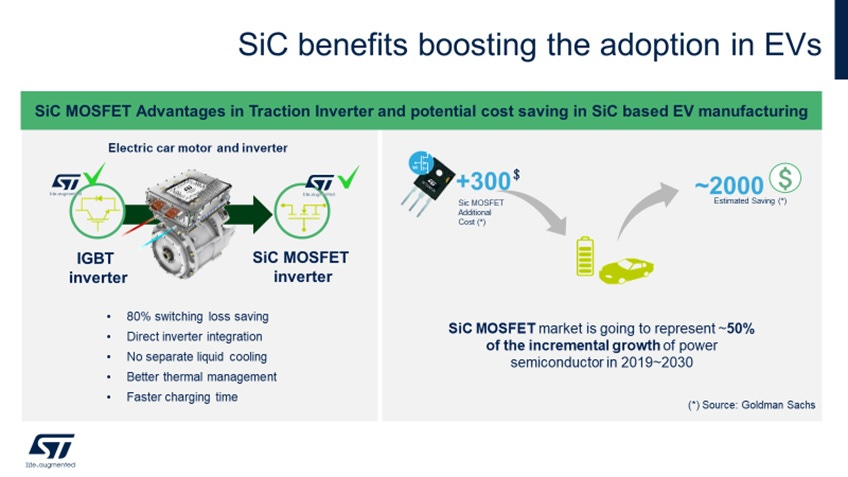

自從特斯拉在 2018 年 Model 3 的主驅逆變器中率先採用 SiC MOSFET 後，汽車產業開始大規模轉向 SiC。
一台電動車的逆變器需要同時承受數百伏特的高壓與極大的電流，這正是 SiC 的優勢領域（高擊穿電壓、優異的熱傳導能力）。
EV 市場的爆發，直接把 SiC 的出貨量與市場規模快速推升至數十億美元等級，也讓 SiC 成為目前第三代半導體中最受資本市場關注的賽道。
2. 高壓製造技術的領先成熟
在 1200V 以上的高壓功率應用中，SiC 的晶圓製造與商業化進度明顯領先 GaN。
相較之下，GaN 早期主要應用在較低功率、高頻切換的領域（如手機快充頭、筆電電源）。
雖然近年 GaN 已快速往資料中心電源、車載充電器（OBC）以及太陽能等中高功率應用滲透，但在需要同時承受高電壓與大功率的「重載」場景（尤其是汽車主驅與工業級應用），SiC 仍擁有更成熟的供應鏈與規模優勢。
簡單來說，SiC 已經在萬億級的電動車市場中完成驗證並建立起規模經濟，而 GaN 則正處於從消費性電子快速跨入高功率應用的成長階段。
兩者目前處於不同的發展時點，這也解釋了為什麼目前產業討論與資本關注度仍以 SiC 為主。
正因如此，要理解這場第三代半導體的變革，我們必須先聚焦在已經在產業前線建立起領先地位的 SiC。
第三章：真正難的不是「晶片設計」，是「種石頭」
既然碳化矽如此關鍵，在這場競賽中，勝負手在哪裡？
我們都十分熟悉邏輯晶片（如 CPU、GPU）的發展。誰的奈米節點更先進、誰的電路設計更精巧、誰能在同樣大小的晶片上塞進更多電晶體，誰就是贏家。
台積電贏在晶圓代工製程，輝達贏在架構設計，整個產業的勝負關鍵都落在後段的精密雕琢。
但在功率半導體，尤其是碳化矽的世界裡，這個直覺並不適用。
3.1 一塊基板，吃掉半條命
我們可以先從最直接的成本結構來看。

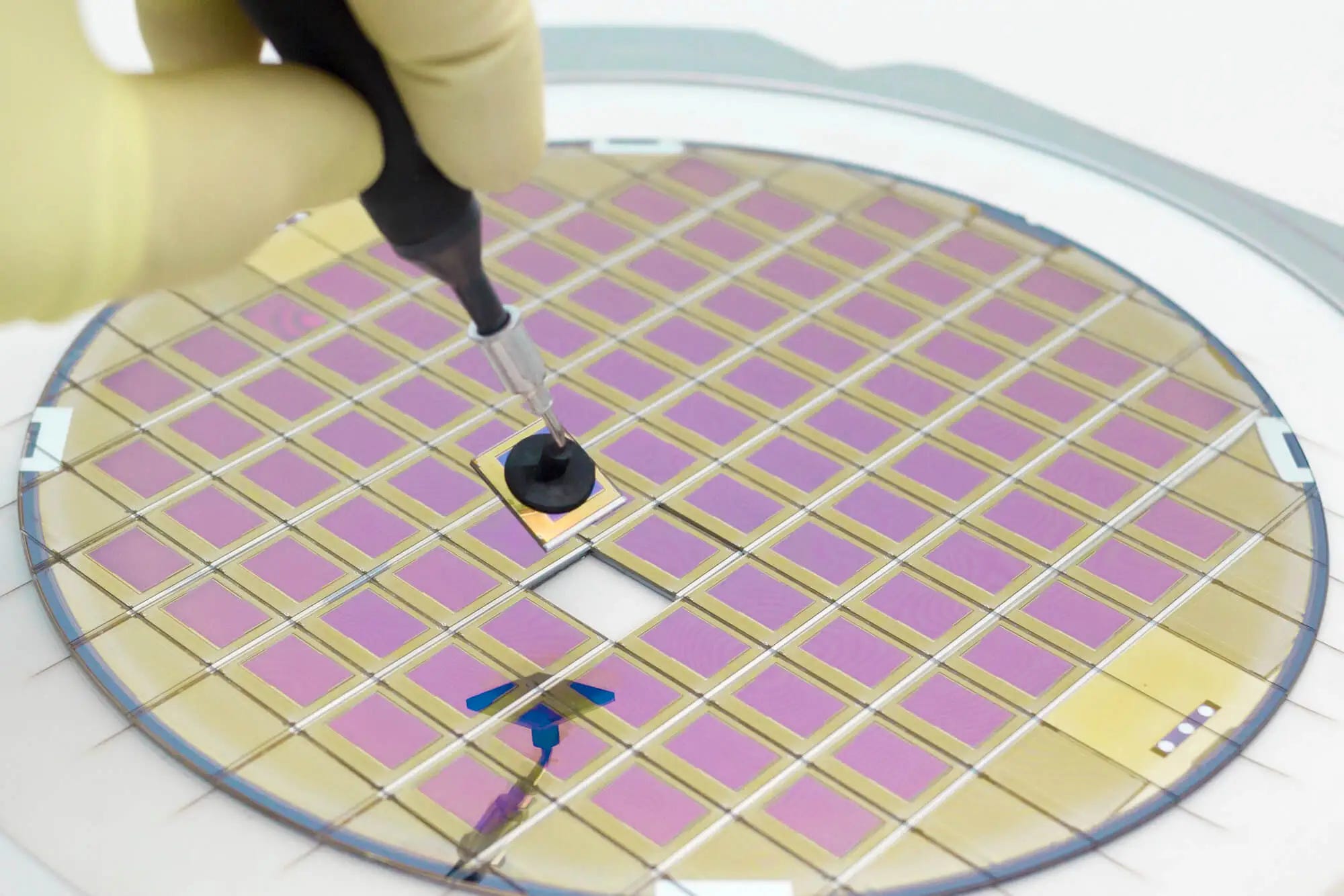

碳化矽主驅模組的成本主要集中在四個環節，其中基板約佔百分之五十、磊晶約佔百分之二十五、晶片製造約佔百分之十五、封裝測試則約佔百分之十。
這意味著，一塊還沒有開始製作任何電路、僅僅是作為材料的基板（石頭），就吃掉了整顆元件一半的成本。
如果加上長在它上面的磊晶層，光是材料這兩段，就佔了總成本的七成五。而大家普遍認為是技術核心的晶片製造，僅僅佔了百分之十五。
換算成生產過程的數據同樣驚人。碳化矽基板的生產是一個極度耗能的製程，晶錠生長需要超過攝氏兩千度的高溫，且每一爐需要花費一到兩週的時間。
相較於矽的低溫與快速結晶，這使得碳化矽的生產成本達到了同等矽晶圓的五到十倍。
這就是碳化矽世界的第一條鐵律：材料本身，就決定了半條命。
3.2 為什麼碳化矽這麼難製造？
要理解碳化矽的製造難度，可以將它與傳統的「矽」做個對比。
矽之所以好處理，是因為它可以被熔化成液體。製造矽晶圓時，只需將高純度的矽熔化，放入一顆種子晶體，然後慢慢往上拉，就能順利長出一根結構近乎完美的晶柱。
整個過程在攝氏一千四百度多度的液態環境中進行，非常穩定且容易控制。
但碳化矽不行。它在正常氣壓下沒有液態，無法被熔化。

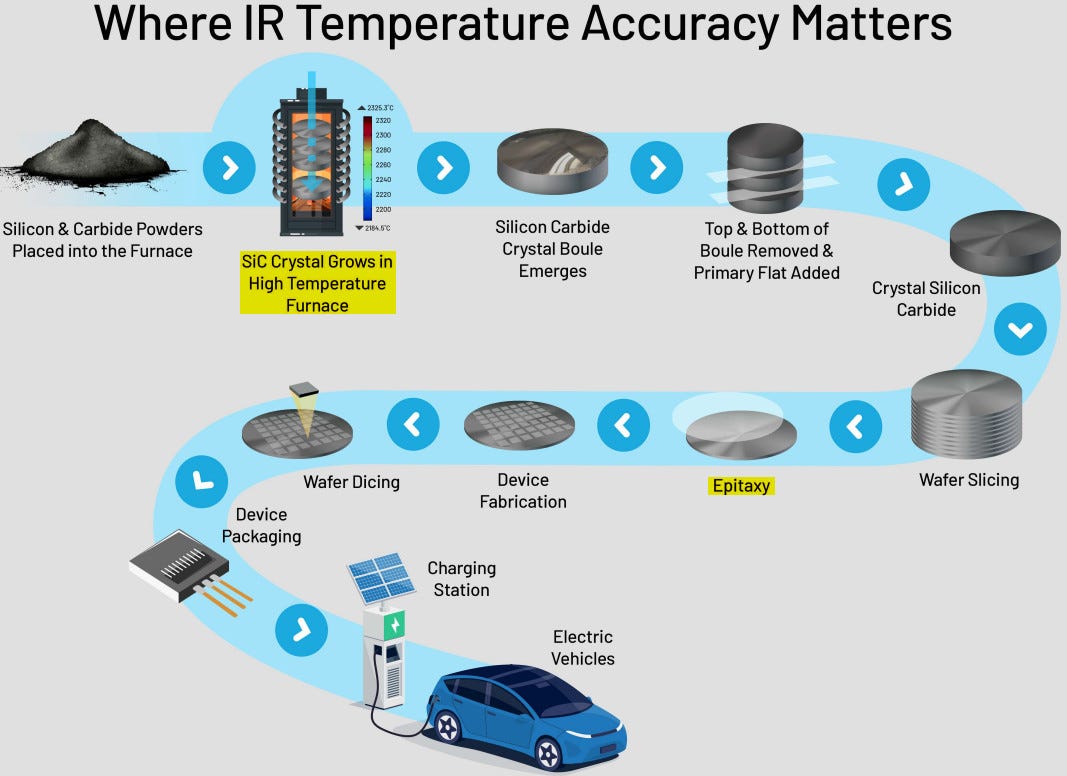

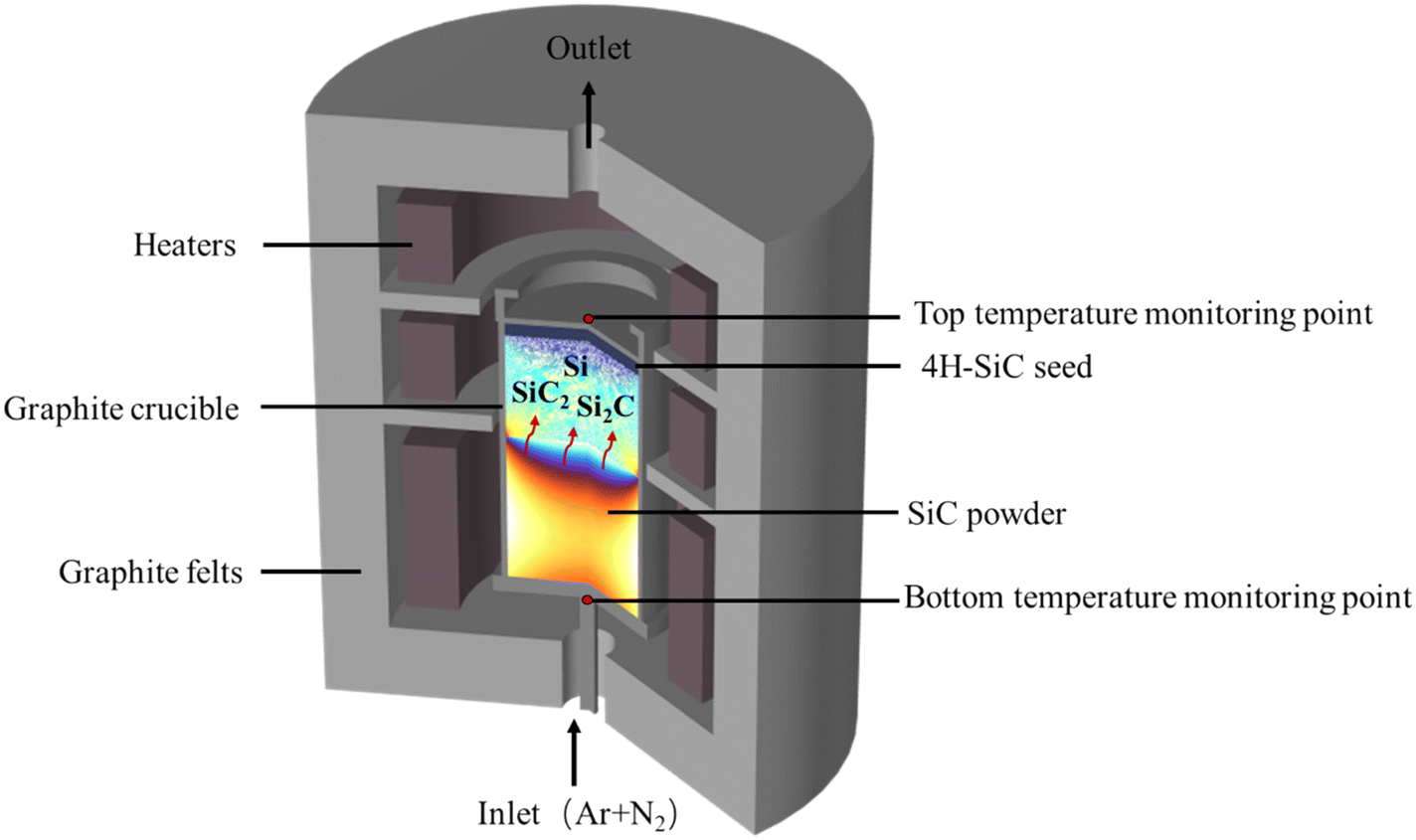

因此，製造碳化矽只能採用氣體凝結的方式：將碳化矽粉末加熱到攝氏兩千度以上的極端高溫，讓固體直接蒸發成氣體，再讓這些氣體在一塊種子晶體上慢慢凝結、重新結晶。
這帶來了兩個挑戰：
第一是無法觀測的黑箱作業。
科學家必須在一個超過兩千度、完全密封且無法直接看見內部的爐子裡，控制氣體以原子級的精度重新結晶。
第二是極易產生結構缺陷。
在這種極端且難以即時控制的環境下，晶體很容易出現微孔、裂紋或位錯等缺陷。一旦缺陷密度過高，整塊晶錠就無法使用。
此外，一次長晶通常需要數天到兩週的時間。由於無法中途調整，一旦最後開爐發現失敗，這段時間與高昂的能源、原料成本就全部損失。這也是為什麼碳化矽的良率長期偏低、價格居高不下的主因。
3.3 畫布與鑽石原礦的比喻
我們可以將邏輯晶片和功率元件的競爭模式做個對比。
邏輯晶片的競爭，本質上是在一張頂級畫布上作畫。那張畫布（矽晶圓）本身價格低廉且品質完美，全世界的創作者都能輕易取得。
真正的功夫在於筆法，也就是製程與設計。誰的筆觸更細、構圖更巧，誰就能勝出。畫布本身從來不是限制發揮的門檻。
而碳化矽的競爭，則是在天然鑽石原礦上雕刻。
雕刻的手藝固然重要，但這門生意真正的門檻，在於你是否能穩定取得一塊體積夠大、純度夠高、裂縫夠少的原礦。
原礦本身就佔了成品一半以上的價值，且全球能穩定種出優質原礦的供應商屈指可數。在這個領域中，雕刻師的技術再高超，若沒有優質的原礦，也面臨無米之炊的困境。
這解釋了為什麼碳化矽產業的競爭重心與邏輯晶片截然相反。邏輯晶片將價值累積在最後段的製程與設計，而碳化矽則將大半的價值壓在最前段的材料端。
第四章｜活下來的人：商業模式的生死局
在半導體產業中，企業參與市場的商業模式大致可以分為三種。
第一種是垂直整合製造（IDM）。
從最上游的晶錠培育、磊晶生長、晶片設計與製造，到最下游的封裝模組，整條產業鏈都由自己掌控。這類模式的代表是英飛凌、意法半導體與安森美等老牌 IDM。
第二種是純基板與晶圓廠。
這類企業專注於最上游的材料端，負責培育晶體並生產基板，再賣給下游廠商。
第三種則是無廠半導體公司（Fabless）。
這類企業只負責晶片設計，將製造外包給晶圓代工廠。在過去三十年的邏輯晶片領域，這是最主流且成功的商業模式，輝達、超微與高通等公司都是透過此模式崛起。
如果用邏輯晶片的經驗來看，多數人會直覺認為 Fabless 模式最聰明。因為建置晶圓廠成本極高，把製造交給台積電等專業代工廠，自己專注高毛利的設計，在商業上似乎更具彈性。
然而，在碳化矽的世界裡，這個直覺並不完全適用。
